Как протестировать скорость SSD диска на Mac

От скорости записи и чтения накопителя на вашем Mac зависит насколько быстро будет загружаться операционная система и запускаться программы. Это важнейший показатель для современных компьютеров. Хотя в данной статье мы говорим об SSD накопителе, но приведенные здесь советы подходят и для обычного жесткого диска или флешки.

Какой бы вид накопителя не использовался, со временем его скорость может упасть, компьютер будет зависать, тормозить. Если вы хотите проверить состояние диска на MacBook или iMac, сегодня мы расскажем как это сделать просто и быстро.

Использование бесплатного приложения Blackmagic Disk Speed Tes‪t

Сама компания Apple рекомендует использовать эту простую утилиту для измерения скорости работы накопителя. Скачать бесплатно Blackmagic Disk Speed Tes‪t можно в App Store. Устанавливаем программку и запускаем ее. Давайте разберемся как пользоваться софтом.

• Запустите Blackmagic Disk Speed Tes‪t;
• Вы увидите интерфейс приложения с двумя «спидометрами». Левый показывает скорость записи, правый — скорость чтения с диска.
• Если на компьютере несколько накопителей, или вы хотите, например, проверить скорость флешки или внешнего диска — нажимаем на шестеренку посредине и выбираем нужный носитель для теста.
• Кликаем на кнопку «Start» тем самым запуская тест скорости.
• Программа начнет проверять скорость записи и чтения, используя различные видеоформаты, которые отображаются внизу.
• После окончания процесса, результаты проверки будут указаны в правой колонке.
• Найдите информацию о стандартных показателях вашей модели, например, на сайте https://everymac.com/ и проверьте насколько они совпадают с вашими.

Что делать, если скорость диска на Mac упала?

Итак, если результаты теста показывают значительное снижение скорости накопителя, есть несколько вариантов решения:

• Заказать в нашем сервисном центре Apple Pro в Москве установку на MacBook Pro SSD вместо HDD, если на вашем ноутбуке стоит обычный жесткий диск.
• Заказать замену SSD накопителя для моделей где он съемный.
• Посетить сервис для профессиональной диагностики компьютера. Причина падения скорости может зависеть от многих факторов, как износа и повреждения накопителя, так и по другим причинам (например, неисправность SATA-шлейфа, сильный перегрев и т.д.). Мы рекомендуем провести тщательное диагностирование Макбук для поиска причины и подбора вариантов ремонта.

В сервисе Apple Pro доступно обслуживание и починка MacBook любой сложности с гарантией. Обратитесь к нам, мы быстро установим причину неполадки и решим ее.

Поделитесь с друзьями

Возврат к списку

Материалы по теме:

Твердотельные SSD диски для Apple Mac mini, MacBook, MacBook Air и MacBook Pro JetDrive

Компания Transcend создала идеальные комплекты JetDrive™ для замены штатных накопителей на SSD для MacBook. В наборы входят стильные алюминиевые внешние корпуса, оснащенные интерфейсом USB 3.0 для изымаемого старого накопителя, а также инструкции и инструменты для установки нового. Вы можете выбрать для своего MacBook комплект JetDrive с SSD объемом до 960 ГБ и при этом поместить старый накопитель во внешний корпус, еще больше увеличив объем доступного дискового пространства для медиаконтента.

SSD JetDrive, разработанные специально для MacBook, характеризуются высокой скоростью передачи данных и в значительно превосходят по этому показателю штатные твердотельные накопители Mac и до пяти раз быстрее стандартных жестких дисков. Это значительно ускоряет загрузку системы и работу приложений.

SSD для MacBook JetDrive построены на высококачественной флэш-памяти MLC и фирменного уникального контроллера памяти. Они лишены подвижных частей, что практически сводит к нулю риск потери данных при падениях, вибрации и ударах. Встроеная в них поддержка технологии выравнивания износа ячеек памяти и TRIM предотвращают снижение производительности, продлевают срок службы накопителя.

При заказе SSD JetDrive™ 500/520/720/725/820 для MacBook Air®, Mac mini®, Mac Pro® и MacBook Pro® с дисплеем Retina® и JetDrive™ 420 дляMacBook Pro®, MacBook® и Mac mini® ориентируйтесь на таблицу совместимости, приведенную ниже.

Таблица совместимости SSD JetDrive с Mac mini, Mac Pro, MacBook, MacBook Air и MacBook Pro

Твердотельные накопители

для iMac Твердотельные накопители

для iMac | Megamac

Выберите другой регион, чтобы увидеть цены в местной валюте

Вы всегда можете изменить это позже в основной навигации.

Европа — € ЕвроВеликобритания — £ GBP

Продолжить

LightDark

LightDark

Войти

Дом/Хранилище/SSD для Mac/Твердотельные накопители для iMac

Обновите iMac с помощью SSD. Расширьте внутреннюю память до 16 ТБ для любого iMac 2010 года. Гарантия надежности по низкой цене. На всю продукцию Megamac распространяется гарантия производителя.

54 Результаты сопоставления

Сорт:

Цена: от низкого до высокого уровня: от высокого до Low-zz-aoldestnewest

Фильтры

Форм-фактор

Интерфейс

2.

5″ SSD

£26.99£25.99

OWC 120GB Mercury Electra 6G 2.5″ Serial-ATA 7mm SSD

£28.99£27.99

OWC 250GB Mercury Electra 3Gb/s 2.5″ SSD

£37.99£34.99

OWC 250 ГБ Mercury Electra 6G 2,5-дюймовый твердотельный накопитель Serial-ATA 7 мм

£39.99£36.99

OWC 500GB Mercury Electra 3Gb/s 2.5″ SSD

£54.99£51.99

OWC 240GB Aura 6G Solid State Drive (for iMac late 2012)

£89.99£59.99

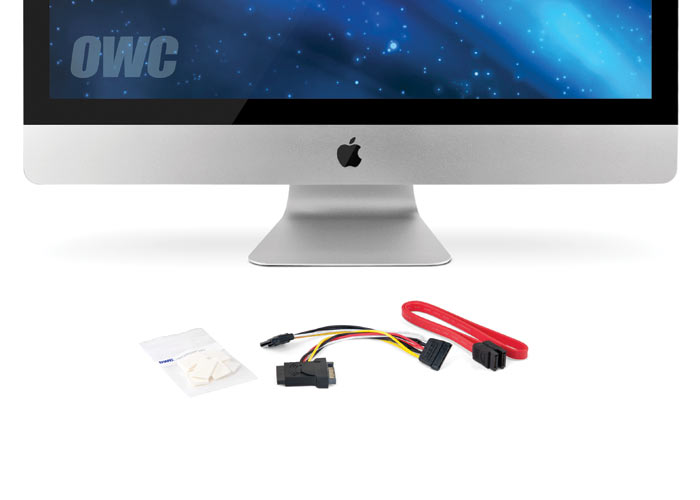

OWC 120GB 6G Набор для сборки твердотельных накопителей и жестких дисков (для iMac 21,5″ 2012 г. и новее)

59,99 фунтов стерлингов

OWC 240 ГБ Mercury Extreme Pro 6G 2,5″ SATA SSD

64,99 фунтов стерлингов 59,99 фунтов стерлингов SSD

79,99 фунтов стерлингов 59,99 фунтов стерлингов

OWC 250GB 6G SSD и HDD DIY комплект (для 21,5-дюймового iMac 2012 года и новее)

74,99 фунтов стерлингов 69,99 фунтов стерлингов

OWC 120 ГБ 6G SSD и HDD Набор для самостоятельной сборки (для 27-дюймового iMac 2012 г. и новее)

69,99 фунтов стерлингов

OWC 240 ГБ Aura 6G Solid State Drive с полным набором инструментов для самостоятельной сборки (для iMac Later) 2010

£ 114,99 £ 74,99

OWC 250GB 6G SSD и HDD DIY Комплект DIY (для 27 «IMAC 2012 и позже)

£ 89,99 £ 74,99

OWC 480GB AURA 6G SOLTE Drive (для IMAC Конечно 2012)

$ 114,9999999999999999999999999999999999999999999 гг. 84,99 фунтов стерлингов

OWC 500GB 6G SSD и HDD Набор для сборки своими руками (для 21,5-дюймового iMac 2012 года и новее)

109,99 фунтов стерлингов 84,99 фунтов стерлингов

Твердотельный накопитель OWC 240 ГБ Aura Pro X2 для некоторых моделей MacBook Air, MacBook Pro и Mac mini 2013 г. и более поздних моделей

84,99 фунтов стерлингов

84,99 фунтов стерлингов

OWC 240 ГБ Aura Pro X2 NVMe SSD Upgrade Kit (для iMac 27 дюймов и 21,5 дюймов конца 2013–2019 годов)

114,99 фунтов стерлингов 94,99 фунтов стерлингов 94,99 фунтов стерлингов

OWC 1 ТБ OWC Mercury Electra 3 Гбит/с 2,5-дюймовый твердотельный накопитель

£104. 99£99.99

OWC 500GB 6G SSD and HDD DIY Bundle Kit (for all 2011 iMacs)

£124.99£99.99

OWC 480GB Aura 6G Solid State Drive with complete DIY toolkit (for iMac late 2012)

£ 104,99

OWC 480GB Mercury Extreme Pro 6G 2,5 «SATA SSD

£ 109,99 £ 104,99

OWC 500GB 6G SSD и HDD DIY Комплект DIY (для 27″ 2012 и позже)

£ 114,99

6

6

6

6

6

9

9

9

6

9

6

9

9

9

9

9

9

6

9

9

6

9. Твердотельный накопитель X2 для некоторых моделей MacBook Air, MacBook Pro и Mac mini 9 2013 г. и более поздних моделей0005

114,99 фунтов стерлингов

Комплект для сборки твердотельных накопителей и жестких дисков OWC 480 ГБ 6G Pro (для 21,5-дюймовых iMac 2012 г. и новее)

139,99 фунтов стерлингов 124,99 фунтов стерлингов и iMac 21,5 дюйма)

139,99 фунтов стерлингов 124,99 фунтов стерлингов

Набор для сборки твердотельного накопителя и жесткого диска OWC 480 ГБ Pro 6G (для 27-дюймового iMac 2012 года и новее)

159,99 фунтов стерлингов 129,99 фунтов стерлингов для 27-дюймового iMac 2012 г. и новее)

169,99 фунтов стерлингов 134,99 фунтов стерлингов

Отсек для жесткого диска OWC 480 ГБ Комплект «сделай сам» — 480 ГБ OWC Mercury Extreme Pro 6G SSD и комплект жесткого диска (для iMac 2011 года)

154,99 фунтов стерлингов 134,99 фунтов стерлингов

Информационный бюллетень

Подпишитесь на нашу новостную рассылку

Подпишитесь на нашу рассылку по электронной почте, чтобы получать уведомления о специальных распродажах, эксклюзивных продуктах и ​​многом другом.

Введите свой адрес электронной почты

Мы ценим вашу конфиденциальность и будем присылать вам только рекламные акции Megamac.
Мы никогда не будем рассылать вам спам или продавать ваши данные. Вы можете отписаться в любое время.

Полное руководство по проприетарным твердотельным накопителям Apple — iFix Electronics Erina

Помните старые добрые времена, когда приходилось носить с собой запасную батарею, обновлять собственную оперативную память и, возможно, даже добавлять второй жесткий диск? Если вы являетесь пользователем Apple, эта роскошь может быть позади, но модернизация вашего собственного твердотельного накопителя по-прежнему остается привилегией, которую повелители Apple позволяют нам иметь, на данный момент.

Несмотря на сохранение возможности апгрейда собственного SSD, с тех пор, как Apple представила свои фирменные «лезвийные» SSD в 2010 году, задача не была такой простой, как раньше. Apple говорит о скорости чтения и записи, но редко погружается в мельчайшие детали технологии, лежащей в основе используемых ими твердотельных накопителей — дисков, специально разработанных только для компьютеров Apple.

После бесчисленных вопросов, как от клиентов, так и от наших сотрудников, мы решили начать собственное расследование задействованного оборудования. Вы должны быть немного частным сыщиком, чтобы раскрыть секреты этих дисков, и чем глубже мы смотрели, тем больше сюрпризов мы находили.

LTR: твердотельный накопитель поколения 1, поколение 2B, поколение 2A, поколение 3A (сопоставимо с поколением 4A и поколением 4C), поколение 3B (сопоставимо с поколением 4B), поколение 5B, поколение 5A

Сравнение интерфейсов SSD

Каждый жесткий диск или твердотельный накопитель, который вы использовали за последние десять лет, скорее всего, использовал либо интерфейс SATA, либо, в последнее время, интерфейс PCI Express. Если вы увлекаетесь старинными компьютерами и считаете, что терпение — это добродетель, которую можно отточить, только ожидая ответа программ, возможно, вы все еще используете диск с интерфейсом PATA. Если да, то пришло время ускориться!

Все более быстрая технология дисков, вызванная более быстрым вращением дисков, увеличенным объемом кэш-памяти, достижениями в архитектуре контроллера и множеством других факторов, заставляет интерфейс хоста становиться узким местом для скоростей чтения и записи. К счастью, прогресс в области интерфейсов хостов неизменно опережает темпы развития приводных технологий, всегда позволяя немного увеличить скорость.

Что такое SATA?

SATA (Serial Advanced Technology Attachment) относится к технологическому стандарту для подключения жестких дисков, твердотельных накопителей и оптических приводов к материнской плате компьютера. Стандарт SATA используется уже много лет и до сих пор является наиболее распространенным интерфейсом для подключения внутренних накопителей.

В настоящее время стандарт SATA подвергся трем основным изменениям, в результате чего появились разъемы, идентичные по внешнему виду (ура для обратной совместимости), но с удвоением пропускной способности каждый раз. Это может вызвать некоторую путаницу в случае подключения жесткого диска, поддерживающего стандарт SATA III, к разъему SATA II, что создаст узкое место на интерфейсе SATA II, что ограничит потенциальную пропускную способность диска. Но применительно к твердотельным накопителям, если вы не используете соединение SATA III, можно с уверенностью предположить, что вы ограничиваете потенциал своего накопителя. И даже если вы используете интерфейс SATA III, вы все равно, вероятно, ограничиваете свой SSD. Короче говоря, SATA просто не был создан для твердотельных накопителей.

Что такое PCIe?

Peripheral Component Interconnect Express (PCIe) — это стандарт компьютерной шины с невероятно высокой пропускной способностью и самый быстрый вариант шины, доступный для большинства компьютеров. Неудивительно, что производители перешли на технологию PCIe для своих требовательных к пропускной способности твердотельных накопителей. Как и стандарт шины SATA, PCIe претерпевал множество изменений на протяжении многих лет и по-прежнему развивается с головокружительной скоростью. PCIe 2.0 (вероятно, самая распространенная версия PCIe, используемая в используемых компьютерах) достигает максимальной скорости ~500 МБ/с с пропускной способностью одного канала. Эти скорости могут показаться немного медленнее, чем у SATA III, но PCIe имеет преимущество использования нескольких каналов пропускной способности для удовлетворения потребностей подключенных периферийных устройств.

Вам недостаточно двух каналов пропускной способности (~1 Гб/с)? Удвойте количество каналов до четырех, и вы получите двойную скорость передачи данных, если подключенное устройство сможет ее использовать. Пропускная способность PCIe может быть увеличена до 16 и даже 32 линий для одного устройства, но это необычно для твердотельных накопителей и в основном зарезервировано для таких устройств, как видеокарты, которые имеют более высокие требования к передаче данных. Большинство твердотельных накопителей PCIe будут иметь либо 2, либо, в последнее время, 4 канала пропускной способности.

В 2011 году была выпущена версия PCIe 3.0, которая, наконец, предлагает больше, чем просто возможность добавления дополнительных каналов. И PCIe 1.0, и 2.0 используют кодирование 8b/10b для передачи данных (так же, как SATA), что означает, что для каждых 8 бит отправляемых данных данные отправляются через 10-битный линейный код. Другими словами, 2 из 10 бит просто необходимы для передачи остальных данных. Эти 20% накладных расходов съедают потенциальную пропускную способность интерфейса, в результате чего реальная пропускная способность оказывается на 20% ниже.

В PCIe 3.0 представлено гораздо более эффективное кодирование 128b/130b, в результате чего накладные расходы составляют всего около 1,5% от потенциальной пропускной способности.

PCIe Speed ​​Comparison Chart

2020120201020102010201202.

2020120202020201202.

20202.

202020202.

202020202.

2020201202 2.5GT/s

4020692067.

Interface	Raw Data Rate	Encoding	Effective Data Rate	Channels	Effective Data Rate
PCIe 1. x	2.5GT/s	8b/10b	2,0 Гбит/с	2	1,0 ГБ/с
PCIE 1.x	2,5GT/S	8B/10B	2,0 ГБ/с	4	2,0GB/S 02020202020102010202A 01202020201020102010202.
8b/10b	2.0Gb/s	8	4.0GB/s
PCIe 1.x	2.5GT/s	8b/10b	2.0Gb/s	16	8,0 ГБ/с
PCIe 1.x	2,5 ГТ/с	8b/10b	2.0Gb/s	32	16.0GB/s
PCIe 2.x	5GT/s	8b/10b	4.0Gb/s	2	2.0GB/s
PCIE 2.x	5GT/S	8B/10B	4,0 ГБ/с	4	4,0 ГБ/с
2,0206	4,0 Гбит/с	8	8,0 Гбит/с
PCIe 2.x	5 ГТ/с	8b/10b	4.0Gb/s	16	16.0GB/s
PCIe 2.x	5GT/s	8b/10b	4.0Gb/s	32	32.0 GB/s
PCIe 3.x	8GT/s	128b/130b	7.9Gb/s	2	3.95GB/s
PCIe 3.x	8GT/s	128b/130b	7,9 Гб/с	4	7,9 Гб/с
PCIe 3.x	8GT/s	128b/130b	7.9Gb/s	8	15.8GB/s
PCIe 3.x	8GT/s	128b/130b	7.9Gb/s	16	31.6GB/s
PCIe 3.x	8GT/s	128b/130b	7.9Gb/s	32	63.2GB/s

AHCI против NVMe

Расширенный интерфейс хост-контроллера (AHCI) изначально был создан, когда устройства хранения все еще использовали вращающиеся магнитные диски для хранения данных. и передавали данные в зависимости от скорости и потребностей этих устройств. AHCI был достаточно универсальным, чтобы работать с SSD, когда SSD были еще в зачаточном состоянии, но уже несколько лет он является препятствием для скорости передачи.

Введите NVMe или энергонезависимую память Express. NVMe был создан специально для работы с твердотельными накопителями, уменьшая задержку и позволяя передавать большие объемы данных за один раз, что позволяет лучше использовать современные многоядерные процессоры. NVMe становится особенно важным с твердотельными накопителями PCIe, где AHCI начинает ограничивать скорость. К тому времени, когда вышла версия PCIe 3.0, NVMe стал необходим для достижения полной потенциальной пропускной способности дисков.

Фирменные разъемы Apple

Когда Apple выпустила свой первый «лезвийный» твердотельный накопитель в выпуске MacBook Air в конце 2010 года, они все еще использовали устоявшуюся технологию интерфейса mSATA, но отказались от традиционных форм-факторов SATA и mSATA, которые использовались в большинстве ноутбуков того времени, вместо этого выбрав для нестандартного соединителя, который никогда не использовался другим производителем ни до, ни после. С MacBook Air 2010 года Apple начала новую тенденцию разработки собственных разъемов и форм-факторов, которые в конечном итоге распространились на всю линейку Apple и открыли эру дисков, которые, хотя и легко заменялись, было не так просто найти.

Многие люди ошибочно полагают, что разъемы являются одним из вариантов M.2, используемых во многих ПК, но на сегодняшний день Apple до сих пор никогда не использовала стандартный разъем M.2. И, в отличие от расположения контактов M.2, разъемам Apple никогда не давали отличительных имен, поэтому с этого момента я буду называть разъемы только их расположением контактов, как показано на изображении ниже.

Сравнение фирменных разъемов SSD.

История выпусков твердотельных накопителей Apple

Поколение 1: MacBook Air (конец 2010 г. — середина 2011 г.)

Для выпусков MacBook Air 11″ (модель A1370) и MacBook Air 13″ (модель A1369), выпущенных в конце 2010 г. и середине 2011 г., желание Apple уменьшить высоту и без того тонкого оригинального MacBook Air потребовало перехода на более тонкий водить машину. Вместо того, чтобы использовать 2,5-дюймовый твердотельный накопитель SATA, как в остальных продуктовых линейках Apple, или даже 1,8-дюймовый твердотельный накопитель, установленный в оригинальном MacBook Air, Apple переключилась на еще более тонкий специальный диск. В этом накопителе «Поколения 1» использовался проприетарный 6+12-контактный разъем, но по-прежнему использовался интерфейс mSATA III, ограниченный 6 Гбит/с; те же ограничения, что и для других продуктовых линеек, выпущенных в этот период.

И Samsung, и Toshiba производили твердотельные накопители Apple первого поколения, но, как известно, накопители Toshiba работали значительно хуже, чем их аналоги Samsung. Оба диска работали в соответствии с рекламируемыми Apple характеристиками, заметьте, но покупатели MacBook Air участвовали в лотерее SSD, а диски Samsung выполняли чтение и запись со скоростью примерно в 1,5-2,0 раза быстрее, чем их аналоги Toshiba. Apple, похоже, извлекла урок из этой оплошности, и более поздние поколения твердотельных накопителей никогда больше не видели такого большого различия между накопителями разных производителей.

Поколение 2

Во втором поколении твердотельных накопителей Apple дисковые накопители стали использоваться в ноутбуках MacBook Pro и настольных компьютерах iMac. Диски Gen. 2 были быстрее, чем диски предыдущего поколения, но по-прежнему использовали интерфейс mSATA III — наконец, приблизившись к максимальной пропускной способности, обеспечиваемой спецификацией SATA III.

Диски Gen. 2 характеризовались использованием двух совершенно разных дисков; более короткий и широкий диск Gen. 2A, используемый в компьютерах MacBook Pro и iMac, и более высокий и тонкий диск Gen. 2B, используемый в MacBook Air. Диски Gen. 2A и 2B используют один и тот же интерфейс mSATA 3 и один и тот же тип разъема 7+17 Pin. Несмотря на использование идентичных разъемов и интерфейсов, диски на самом деле несовместимы, потому что пространство, выделенное на каждом компьютере, просто не предназначено для другого типа диска.

MacBook Pro (середина 2012 г. — начало 2013 г.)

С выпуском первого MacBook Pro с экраном «Retina» Apple начала включать стандартные твердотельные накопители в линейку MacBook Pro, и фактически единственным интерфейсом устройства хранения данных является одиночный 7 +17-контактный разъем SSD. Твердотельные накопители Gen. 2A, используемые в этих ноутбуках MacBook Pro, предлагались емкостью 128 ГБ, 256 ГБ, 512 ГБ и 768 ГБ и снова производились Samsung, но также и SanDisk.

В ноутбуках MacBook Pro с диагональю 13 и 15 дюймов используются одни и те же диски, и в любой MBP может быть установлен любой из четырех твердотельных накопителей.

iMac (конец 2012 г. — начало 2013 г.)

iMac конца 2012 г. и начала 2013 г. имели несколько иную компоновку, с традиционным 3,5-дюймовым жестким диском стандарта SATA III, но в выпуске конца 2012 г. также был представлен Fusion Drive. Fusion Drive от Apple сочетает в себе традиционный жесткий диск большей емкости с твердотельным накопителем меньшей емкости, предлагая большую часть преимуществ производительности твердотельного накопителя, но в более экономичном корпусе. Операционная система отображает два диска для пользователя как один диск, но за кулисами оптимизирует хранилище файлов, так что файлы, требующие более частого доступа, и файлы, которые получают наибольшую выгоду от быстрого чтения, хранятся на SSD, в то время как большинство файлы хранятся на жестком диске.

Чтобы использовать самые быстрые твердотельные накопители Apple в конфигурации Fusion Drive, логические платы iMac теперь включают фирменный 7+17-контактный разъем Apple для твердотельных накопителей в дополнение к одному из двух разъемов SATA III, имеющихся в предыдущих моделях iMac, что позволяет устанавливать любые сочетание SATA и твердотельных накопителей Apple. Нет необходимости использовать SSD в конфигурации Fusion Drive, и при желании два диска могут работать независимо друг от друга. К разъему SSD можно подключить любой из вариантов Gen. 2A (128 ГБ, 256 ГБ, 512 ГБ или 768 ГБ), а к разъему SATA можно подключить любой 3,5-дюймовый жесткий или твердотельный накопитель SATA или 2,5-дюймовый диск SATA при использовании от 2,5 до 3,5 дюймов. адаптер.

Одно важное предостережение заключается в том, что в то время как 27-дюймовый iMac всегда имеет 7+17-контактный разъем на плате, 21,5-дюймовая модель будет иметь разъем только в том случае, если iMac изначально был сконфигурирован с Fusion Drive. Если Fusion Drive не был выбран во время покупки, на месте разъема PCIe останется только пустое место, и нет возможности добавить разъем на плату, за исключением замены всей логической платы.

MacBook Air (середина 2012 г.)

Как упоминалось выше, накопители поколения 2B имеют другой форм-фактор, но используют тот же интерфейс и разъем, что и их аналоги поколения 2A. Скорость чтения/записи 2-битных дисков заметно ниже, вероятно, из-за технических ограничений, связанных с меньшей площадью дисков 2-битных дисков.

Другим вероятным результатом инженерных ограничений является отсутствие опции 768 ГБ. Samsung и Toshiba произвели накопители Gen. 2B, которые поставлялись в вариантах на 64 ГБ, 128 ГБ, 256 ГБ и 512 ГБ, и все они взаимозаменяемы в выпусках середины 2012 года MBA 11 ″ (модель A1465) и MBA 13 ″ (модель A1466).

Поколение 3

С накопителями 2-го поколения было ясно, что ограничение mSATA 600 МБ/с не позволит дальнейшего увеличения скорости, поэтому следующее поколение накопителей Apple начало использовать интерфейс PCIe 2. 0 x2, что привело к наиболее существенному увеличению производительности. на сегодняшний день. Производительность сильно различается в зависимости от комбинации устройства, емкости и производителя, но самые быстрые конфигурации Gen. 3 могут работать более чем в два раза быстрее, чем самые быстрые диски Gen. 2.

В третьем поколении также произошла консолидация типов накопителей: почти все накопители третьего поколения совместимы со всеми выпусками компьютеров Apple с середины 2013 по середину 2015 года. Конечно, есть несколько исключений; особенно MacBook Air и iMac 21,5″.

Мало того, что твердотельные накопители являются кросс-совместимыми между различными устройствами, но на самом деле разные компьютеры используют одни и те же диски. Твердотельные накопители были произведены Samsung, SanDisk и Toshiba, и одни и те же номера деталей производителя были обнаружены на дисках, извлеченных со всех разных компьютеров. Кажется, Samsung добавила уникальные окончания (/0A2, /0A4, /0A6 и т. д.) к дискам, используемым в разных устройствах, но все диски используют один и тот же контроллер флэш-памяти, и наше тестирование показало нулевую разницу в производительности между ними.

Все твердотельные накопители третьего поколения имеют одинаковый форм-фактор (мы будем называть его поколением 3A), за исключением твердотельного накопителя емкостью 1 ТБ (поколение 3B), который имеет ту же длину, но примерно в два раза больше ширины. Все накопители Gen. 3 используют один и тот же разъем 12+16 Pin и все используют интерфейс PCIe 2.0 x2, за исключением твердотельного накопителя Gen. 3B емкостью 1 ТБ, который имеет интерфейс PCIe 2.0 x4, вероятно, из-за большего физического размера накопителя, который позволяет меньше инженерных ограничений.

Все диски Gen. 3 используют технологию AHCI, но многие компьютеры, поставляемые с дисками Gen. 3, также поддерживают твердотельные накопители NVMe, что позволяет обновлять диски NVMe более поздних поколений.

MacBook Air (середина 2013 г.

— начало 2014 г.)

Как и в предыдущих ноутбуках MacBook Air, в 11-дюймовых и 13-дюймовых ноутбуках используются одни и те же диски емкостью 128 ГБ, 256 ГБ и 512 ГБ. ранее MacBook Air.

Интересно, что, хотя все диски ограничены интерфейсом PCIe 2.0 x2, все логические платы MacBook Air поддерживают PCIe 2.0 x4, что открывает возможность перехода на более быстрые четырехканальные диски поколения 4.

Mac Pro (конец 2013 г.)

Большая версия настольного компьютера Mac Pro также привела к большим изменениям в его устройствах хранения. Mac Pro конца 2013 года был первым Mac Pro со стандартом твердотельного накопителя, первым, который изначально использовал хранилище PCIe, и, к разочарованию многих опытных пользователей, первым, который поддерживал только одно внутреннее устройство хранения.

Mac Pro поддерживает все емкости (128 ГБ – 1 ТБ) твердотельных накопителей 3-го поколения, но изначально включал диски с радиаторами, прикрепленными с помощью чрезвычайно прочного теплопроводящего клея. Как правило, можно с уверенностью сказать, что если инженеры Apple решили, что это необходимо, то это, вероятно, необходимо, но стоит отметить, что Mac Pro могут использовать твердотельные накопители без радиатора, которые можно найти в других устройствах, и наше внутреннее тестирование не показало абсолютно никакой разницы в температуре твердотельного накопителя, когда использование дисков с радиаторами и без них, даже в условиях стресс-тестов.

Логическая плата Mac Pro имеет те же ограничения, что и ноутбуки MacBook Air, поддерживая соединение PCIe 2.0 x4, что позволяет повысить производительность с более поздними четырехканальными дисками. NMP также поддерживает твердотельные накопители NVMe и может быть обновлен до некоторых дисков Gen. 5 при работе с macOS 10.10.3 или более поздней версии.

MacBook Pro (конец 2013 г. – середина 2014 г.)

Ноутбуки MacBook Pro конца 2013 г. и середины 2014 г. поддерживают все варианты накопителей 3-го поколения, и, как и в случае с MacBook Air, в комплект поставки входят диски PCIe 2. 0 x2, все логические платы поддержка четырехканальных соединений PCIe.

MacBook Pro также поддерживает протокол NVMe и, как и Mac Pro, требует macOS 10.10.3 или более поздней версии.

iMac (конец 2013 г. – конец 2015 г.)

21,5-дюймовый iMac изначально поставлялся с жестким диском SATA емкостью 1 ТБ, диском Fusion емкостью 1 ТБ (128 ГБ SSD и 1 ТБ SATA 3,5 дюйма) или отдельным твердотельным накопителем емкостью 256 ГБ. 27-дюймовый iMac предлагал тот же накопитель Fusion Drive емкостью 1 ТБ в качестве стандартной опции с дополнительными обновлениями до накопителя Fusion Drive емкостью 3 ТБ (128 ГБ SSD и 3,5-дюймовый жесткий диск SATA 3 ТБ) или отдельного твердотельного накопителя емкостью 256 ГБ, 512 ГБ или 1 ТБ.

Учитывая, что у iMac относительно много свободного места внутри, по крайней мере, по сравнению с остальными продуктовыми линейками Apple, неудивительно, что все емкости дисков поддерживаются как в 21,5-дюймовых, так и в 27-дюймовых iMac. Как и в предыдущем поколении, 27-дюймовый iMac всегда имел разъем PCIe на материнской плате, в то время как 21,5-дюймовый iMac имел разъем PCIe только в том случае, если изначально был сконфигурирован с Fusion Drive или автономным твердотельным накопителем при заказе. Если разъем отсутствует на плате логики, добавить его постфактум невозможно, за исключением замены всей материнской платы.

21,5-дюймовые iMac и 27-дюймовые модели 2013/2014 годов поддерживают только соединения PCIe 2.0 x2. Все iMac этой эпохи поддерживают NVMe, но увеличение скорости более ограничено в 21,5-дюймовых iMac и 27-дюймовых iMac 2013/2014, где двухканальный интерфейс выступает узким местом.

Mac mini (конец 2014 г.)

Конец 2014 г. был первым Mac mini с поддержкой твердотельных дисков Apple Blade, но его чрезвычайно ограниченное внутреннее пространство требовало уникального решения для подключения диска к материнской плате. Вместо 12 + 16-контактного разъема PCIe на материнской плате, к которому SSD подключался напрямую, в Mac mini SSD размещался на задней части пластикового держателя жесткого диска, сбоку от платы, и требовался гибкий кабель для подключения. подключить SSD.

Гибкий кабель имеет 12+16-контактный гнездовой разъем с одной стороны и гнездовой 40-контактный мезонинный разъем, который подключается к 40-контактному штекерному разъему на материнской плате. Это был первый и последний раз, когда Apple использовала этот разъем меньшего размера для соединений PCIe в любой из своих продуктовых линеек.

Разъем PCIe на Mac mini конца 2014 г.

Разъем присутствует на плате независимо от первоначально заказанной конфигурации хранилища, поэтому можно добавить твердотельный накопитель PCIe на все Mac mini конца 2014 г. Если Mac mini изначально не был сконфигурирован с Fusion Drive или автономным твердотельным накопителем на заводе, потребуется приобрести гибкий кабель, чтобы впоследствии добавить твердотельный накопитель.

Материнская плата Mac mini поддерживает только интерфейс PCIe 2.0 x2, но поддерживает обновление до твердотельных накопителей NVMe, но, как и у 21,5-дюймового iMac, увеличение скорости составляет скромные 10-15% из-за двухканального узкого места PCIe.

Поколение 4

Выпустив в начале 2015 года первые ноутбуки MacBook Air и MacBook Pro, Apple представила четвертое поколение твердотельных накопителей. Поколение 4 включало несколько вариаций, но по большей части снова использовалось во всех линейках продуктов того времени и даже использовало тот же 12 + 16-контактный разъем, что и в накопителях 3-го поколения, что делало накопители 4-го поколения отличный вариант для апгрейда более ранних устройств.

Все накопители 4-го поколения использовали интерфейс PCIe 3.0 x4, за исключением накопителя, используемого в MacBook Air 11″, в котором использовалась более новая версия (поколение 4C) накопителей PCIe 2.0 x2, использовавшихся в предыдущем поколении. Я буду называть диски Gen. 4 емкостью 128 ГБ, 256 ГБ и 512 ГБ как Gen. 4A, а более крупный диск емкостью 1 ТБ — Gen. 4B, аналогичный диску Gen. 3B емкостью 1 ТБ предыдущего поколения.

Поколение 4 значительно увеличило скорость по сравнению с аналогами из поколения 3: скорость чтения и записи примерно в два раза выше, чем у предыдущего поколения. Все ноутбуки и настольные компьютеры, выпущенные в этот период, могли использовать четырехканальное соединение PCIe, но только несколько избранных моделей могли воспользоваться преимуществами технологии PCIe 3. 0. Для устройств, которые поддерживали подключение PCIe 3.0 к SSD, скорость чтения и записи была увеличена более чем в два раза. В целом четвертое поколение твердотельных накопителей стало еще одним монументальным скачком в технологии накопителей.

На этот раз твердотельные накопители производились исключительно Samsung, за исключением накопителя Gen. 4C для 11-дюймового MacBook Air, который был изготовлен Toshiba. Диски Samsung обычно обозначаются идентификатором их контроллера флэш-памяти, получившим название UBX, или, как он напечатан на диске, SSUBX. Это быстрый и простой способ отличить диски Samsung поколения 4 от дисков Samsung поколения 3, на этикетках которых напечатан SSUAX.

MacBook Air (начало 2015 г. — середина 2017 г.)

Последний выпуск 11-дюймового MacBook Air в начале 2015 года содержал незначительные обновления нескольких компонентов, но практически не изменил технологию SSD. Диски были единственными из линейки продуктов Apple, в которых использовалась технология PCIe 2. 0 x2 предыдущего поколения, но диски все еще были модифицированы с изменениями прошивки, которые сделали их несовместимыми с более ранними ноутбуками MacBook Air. Новые накопители также теперь имели марку «Apple», а не имя стороннего производителя, хотя флэш-чипы на SSD ясно дают понять, что Toshiba и SanDisk были производителями.

Несмотря на наличие двухканального диска, 11-дюймовый MacBook Air на самом деле поддерживает четыре канала PCIe, и их можно обновить с помощью дисков Gen. 4A, используемых в других устройствах. На самом деле, если 11-дюймовый MacBook Air был сконфигурирован с 512 ГБ SSD на заводе, он уже включал тот же накопитель Gen. 4A, что и другие компьютеры Apple той эпохи.

13-дюймовый MacBook Air использовал те же диски Gen. 4A, что и остальные линейки продуктов Apple, но не поддерживал соединение PCIe 3.0, на которое способны новые диски. Несмотря на отсутствие поддержки PCIe 3.0, в выпуске начала 2015 года скорость чтения/записи по-прежнему составляла 9На 0-120% быстрее, чем модели 2013/2014 годов. Те же самые диски Gen. 4A все еще используются в последнем выпуске середины 2017 года.

Как и предыдущие ноутбуки MacBook Air, модели MacBook Air начала 2015 — середины 2017 года не имеют места для более широких твердотельных накопителей емкостью 1 ТБ и ограничены вариантами емкостью 128 ГБ, 256 ГБ и 512 ГБ.

MacBook Pro (начало 2015 г. – середина 2015 г.)

Выпуски ноутбуков MacBook Pro 2015 года также были относительно незначительными обновлениями, но опять же твердотельные накопители обеспечили огромный прирост скорости, особенно для 15-дюймовой модели A139.8. Как 13-дюймовые, так и 15-дюймовые компьютеры поддерживают весь диапазон емкостей дисков и поддерживают четырехканальное подключение, но 15-дюймовый MacBook Pro также поддерживает PCIe 3.0.

Как 13-дюймовые, так и 15-дюймовые MacBook Pro также поддерживают протокол NVMe, и переход на твердотельные накопители 5-го поколения может дать небольшой прирост скорости 13-дюймовой модели A1502, но 15-дюймовая модель A1398 с подключением PCIe 3. 0 действительно позволяет Технология NVMe, чтобы сиять. Скорость чтения увеличивается примерно на 40%, а скорость записи может увеличиваться примерно на 60%.

iMac (конец 2015 г.)

В моделях iMac конца 2015 г. наблюдается много тех же тенденций, что и в более ранних выпусках iMac. 21,5-дюймовый iMac имеет разъем PCIe на материнской плате только в том случае, если компьютер изначально был сконфигурирован с Fusion Drive или автономным твердотельным накопителем. К разочарованию многих людей, Fusion Drive емкостью 1 ТБ теперь включает только твердотельный накопитель емкостью 24 ГБ в паре с тем же жестким диском SATA емкостью 1 ТБ и по-прежнему предлагает вариант для автономного твердотельного накопителя емкостью 256 ГБ. 27-дюймовый iMac также изменил Fusion Drive емкостью 1 ТБ, включив в него меньший твердотельный накопитель емкостью 24 ГБ, но диски Fusion емкостью 2 ТБ и 3 ТБ по-прежнему были сопряжены с дисками емкостью 128 ГБ. 27-дюймовый iMac также продолжал предлагать автономные твердотельные накопители емкостью 256 ГБ, 512 ГБ или 1 ТБ.

Возможно, вы заметили, что до этого момента не существовало варианта SSD на 24 ГБ, и помимо обеспечения новой емкости твердотельный накопитель PCIe 3.0 x4 емкостью 24 ГБ также был первым съемным твердотельным накопителем NVMe от Apple. Еще одна интересная странность с диском на 24 ГБ заключается в том, что на этикетке он фактически обозначен как диск на 32 ГБ, при этом 25% доступного пространства зарезервировано и не может быть использовано пользователем. У всех твердотельных накопителей часть емкости зарезервирована для замены сбойных блоков, которые со временем стали ненадежными; естественный износ дисков, происходящий в процессе записи. Резервирование четверти емкости диска весьма необычно, но, учитывая, что диск предназначен для работы в качестве кэш-памяти для Fusion Drive и, вероятно, будет сильно изнашиваться, имеет смысл выделить большой сегмент диска. для замены изношенных секций. К сожалению, это единственный накопитель NVMe, доступный в этот период, и твердотельные накопители NVMe не получили широкого распространения в линейке Apple до поколения 5. 9.0005

Все твердотельные накопители, обнаруженные в iMac конца 2015 г., относятся к новой разновидности PCIe 3.0 x4, но A1418 поддерживает только соединение PCIe 2.0 x4. С другой стороны, 27-дюймовый iMac — единственное устройство, кроме 15-дюймового MacBook Pro, поддерживающее соединение PCIe 3.0 x4. Однако оба iMac поддерживают протокол NVMe и могут быть обновлены до более поздних твердотельных накопителей Gen. 5 для значительного увеличения скорости.

Поколение 5

Пятое поколение твердотельных накопителей Apple претерпело несколько существенных изменений. Что касается производительности, все твердотельные накопители Gen. 5 поддерживают протокол NVMe, а все устройства, в состав которых входят эти накопители, поддерживают соединения PCIe 3.0 x4 NVMe. Эти два изменения означали, что не только диски Gen. 5 стали немного быстрее, но и все компьютеры Apple той эпохи получили те же преимущества.

Поколение 5 также претерпело изменения в форм-факторе, теперь с двумя разными типами твердотельных накопителей. В накопителях Gen. 5A использовался совершенно новый, значительно меньший форм-фактор, а также новый разъем 22 + 34 Pin. Диски Gen. 5B продолжают использовать 12+16-контактный разъем, который есть в дисках Gen. 3 и 4, и имеют тот же форм-фактор, что и твердотельные накопители Gen. 3B и 4B емкостью 1 ТБ. Несмотря на более крупный разъем на накопителе Gen. 5A, который, как можно предположить, может повысить производительность, накопители Gen. 5B обладают превосходной скоростью чтения/записи, достигая колоссальной скорости чтения ~ 2700 МБ / с и скорости записи ~ 2350 МБ / с. .

MacBook Pro (конец 2016 г. — середина 2017 г.)

Начиная с выпуска в конце 2016 г., Apple начала выпускать две версии своего ноутбука MacBook Pro: версию без сенсорной панели (nTB) и версию с сенсорной панелью. В версии nTB предлагался только 13-дюймовый MacBook Pro, и, что примечательно, версия nTB — единственный MacBook Pro этого выпуска со съемным твердотельным накопителем. Все ноутбуки MacBook Pro с сенсорной панелью используют один и тот же твердотельный накопитель PCIe 3.
